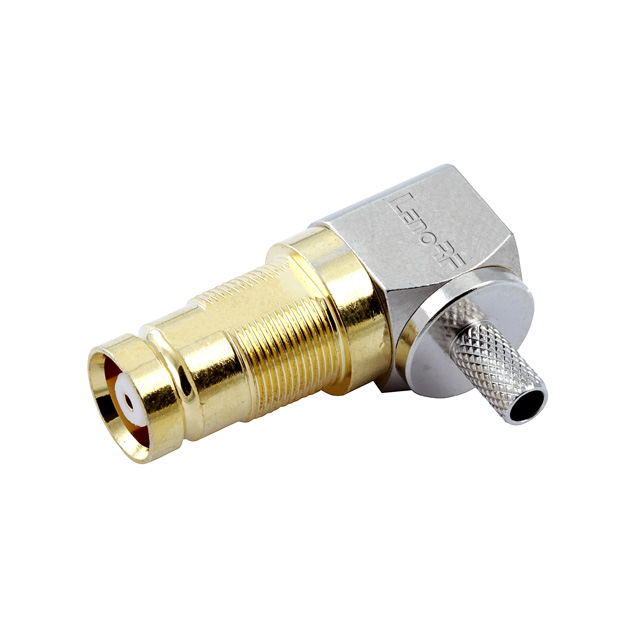

1.6_5.6_female_cooax_connectors_for_1.13_cooax_cable_cripp_angled

  • 81-7060-104-01
Ποσότητα:

Περιγραφή:

Η σειρά 1.6-5.6 είναι ένας μικροσκοπικός ευρωπαϊκός σχεδιασμός που επιτρέπει την πυκνή συσκευασία του συνδετήρα, καθιστώντας τις ιδανικές λύσεις για εφαρμογές όπου ο περιορισμός χώρου είναι ένας παράγοντας.

Η σειρά Lenorf 1.6-5.6 εκτελεί 75 ohm έως 1 GHz. Η σειρά προϊόντων 1.6-5.6 έχει δύο εκδόσεις ζεύξης: σπείρωμα και push-pull. Η έκδοσης ζεύξης με σπείρωμα παρέχει θετικό, γνωστό ζευγάρωμα, ενώ η έκδοση ζεύξης push-pull επιτρέπει γρήγορη εγκατάσταση.


Αυτή η σειρά συμμορφώνεται με το DIN 47295, DIN 41626, DIN 47297, NFC 93-569, NFC 93-570, IEC 169-13 και τα πρότυπα CECC 22230.


Χαρακτηριστικά και οφέλη

Διατίθεται με μηχανισμό ζεύξης με σπείρωμα ή ώθηση

Ο τερματισμός πτύχωσης που επιτρέπει γρήγορη και εύκολη συναρμολόγηση

Πληροί IEC 169-13, DIN 47295 και NFC 93-570 διεθνείς προδιαγραφές σχεδιασμένες για SMT


Αιτήσεις

Σταθμοί βάσης

Δρομολογητές

Ασύρματος

Εξοπλισμός μεταγωγής

Υπολογιστές / LAN

Τηλεπικοινωνίες

1.6-5.6 Σύνδεσμοι Προδιαγραφές

Ηλεκτρικός

Αντίσταση 75 ohm

Εύρος συχνοτήτων DC - 1 GHz

Αξιολόγηση τάσης 335 Volts RMS συνεχής

Διηλεκτρική αντέδραση τάσης 1000 VRMS MAX

VSWR (απώλεια επιστροφής)

DC - 1 GHz 1.046 (-33 dB) Max

1 - 2 GHz 1.094 (-27 dB) max

2 - 4 GHz 1.22 (-20 dB) max

Αντίσταση μόνωσης 10000 MO

Επικοινωνία στο Κέντρο Αντίσταση επαφής 4 MΩ MAX

Εξωτερική αντίσταση επαφής 2 MΩ MAX

RF διαρροή -100 dB max (DC - 1 GHz)

Απώλεια εισαγωγής .1 √ (f (ghz)) db max

Περιβαλλοντικός

Εύρος θερμοκρασίας -40⁰C έως + 155⁰C

Μηχανικός

Κύκλοι ζευγαρώματος 500 λεπτά

Μηχανισμός σύζευξης Push-Pull

Προδιαγραφή διασύνδεσης DIN 41626 & 47297, NFC 93-569 & 93-570, IEC 169-13, CECC 2223



Φύλλο δεδομένων;






Υλικά και ηλεκτρολυτικά

Συμπεριφορά

Ορείχαλκο / χρυσή επένδυση

Απομονωτήρας

Ptfe

Σώμα

Ορείχαλκο / νικέλιο

Αλλα μέρη

Ορείχαλκο / νικέλιο

Ηλεκτρική απόδοση

Αντίσταση

75 ohms

Εύρος συχνοτήτων

0-3GHz

Vws

≤1,30

Τάση αξιολόγησης

500V

Περιβαλλοντικός


Βαθμολογία θερμοκρασίας

-65 ° C έως + 165 ° C

Διάβρωση (σπρέι αλατιού)

MIL-STD-202, Μέθοδος 101, Κατάσταση Β

Δόνηση

MIL-STD-202, Μέθοδος 204, Κατάσταση D, 20 GS

Αποπληξία

Mil-std-202, μέθοδος 213, κατάσταση i, 100 gs

Θερμικό σοκ

MIL-STD-202, Μέθοδος 107. Cond. Β, -65 ° C έως + 125 ° C

Αντοχή στην υγρασία

MIL-STD-202, Μέθοδος 106, Λιγότερο βήμα 7Β

Βαρομετρική πίεση (υψόμετρο)

MIL-STD-202, Μέθοδος 105, Κατάσταση C, 70k Ft.
