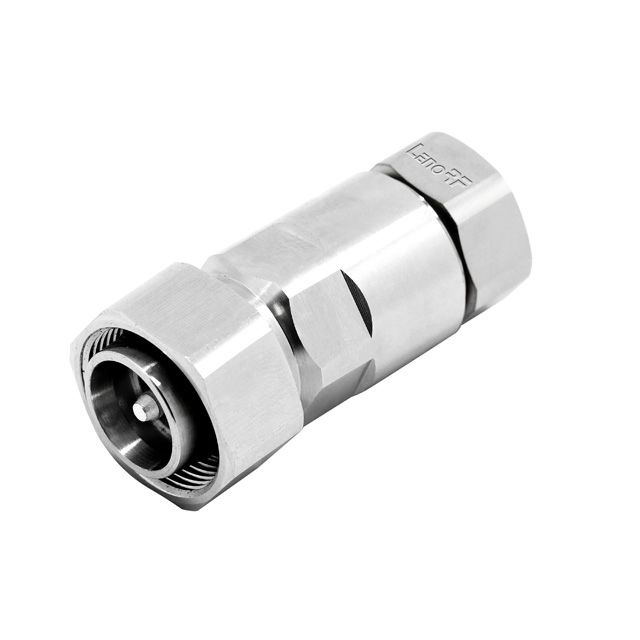

70-5161-246-01
Κατάσταση διαθεσιμότητας: | |
---|---|
Ποσότητα: | |
Περιγραφή:
Το Lenorf προσφέρει πλήρη γκάμα 4,3-10 υποδοχών και προσαρμογέων, οι οποίοι είναι κατασκευασμένοι για την ασύρματη αγορά και είναι ιδανικές για εφαρμογές που απαιτούν χαμηλή παθητική διασκαφής ή PIM.
4.3-10 Οι υποδοχές προσφέρουν την ίδια, ισχυρή σχεδίαση ως 7-16 υποδοχές, αλλά είναι μικρότερες και έως και 40% αναπτήρες, επιτρέποντας σε πολύ πιο πυκνή, ελαφρύτερες εφαρμογές βάρους. Αυτά τα σχέδια είναι συμβατά με IP67 όταν ζευγαρώνουν για την προστασία από τη σκόνη και την είσοδο του νερού για υπαίθριες εφαρμογές και παρέχουν εξαιρετική απόδοση VSWR έως 6 GHz. Τα ξεχωριστά ηλεκτρικά και μηχανικά εξαρτήματα αποδίδουν πολύ σταθερή απόδοση PIM ανεξάρτητα από τη ροπή σύνδεσης, επιτρέποντας την ευκολότερη εγκατάσταση. Οι επιχρυσωμένες επαφές και τα λευκά χάλκινα επιχρυσωμένα σώματα προσφέρουν υψηλό βαθμό αγωγιμότητας, αντίστασης διάβρωσης και ανθεκτικότητα. Η προδιαγραφή διασύνδεσης συμμορφώνεται με το IEC 61169-54.
Χαρακτηριστικά και οφέλη
Εξαιρετική απόδοση χαμηλού PIM
Αδιάβροχο στο IP68 όταν ζευγαρώνεται
Ο μηχανισμός σύζευξης με σπείρωμα εξασφαλίζει ασφαλή ζευγάρωμα
Διατίθεται για μια μεγάλη ποικιλία τύπων καλωδίων
Βεβαιωμένα με διάφορα στυλ τερματισμού
Αιτήσεις
Κατανεμημένα συστήματα κεραίας (DAS)
Σταθμοί βάσης
Ασύρματη υποδομή
Μικρά κύτταρα
Δίκτυα κινητής τηλεφωνίας
Μίμη κεραίες
Υλικά και ηλεκτρολυτικά | |
Συμπεριφορά | Ορείχαλκο / ασήμι, επιχρυσωμένο |
Απομονωτήρας | Ptfe |
Σώμα | Ορείχαλκος / τριαντάφυλλο |
Αλλα μέρη | Ορείχαλκο / επιμετάλλωση νικελίου |
Ηλεκτρική απόδοση | |
Αντίσταση | 50 ohms |
Εύρος συχνοτήτων | 0-6 GHz |
Vws | ≤1.05 |
Τάση αξιολόγησης | 500V |
Περιβαλλοντικός | |
Βαθμολογία θερμοκρασίας | -65 ° C έως + 85 ° C |
Διάβρωση (σπρέι αλατιού) | MIL-STD-202, Μέθοδος 101, Κατάσταση Β IEC 61169-1, Υποσύνολο 9.4.6 |
Δόνηση | MIL-STD-202, Μέθοδος 204, Κατάσταση D, 20 GS IEC 61169-1, Υποσύνολο 9.3.3 |
Αποπληξία | Mil-std-202, μέθοδος 213, κατάσταση i, 100 gs IEC 61169-1, Υποσύνολο 9.3.14 |
Θερμικό σοκ | IEC 61169-1, Υποσύνολο 9.6.9 |
Αντοχή στην υγρασία | MIL-STD-202, Μέθοδος 106, Λιγότερο βήμα 7Β Το IP68 σφραγισμένο σε συνεχή κατάσταση |
