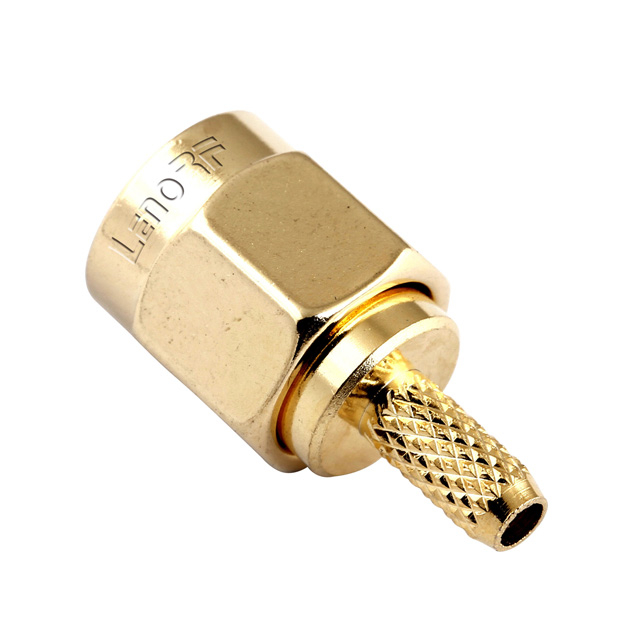

Sma_rf_connects_male_cripp_for_rg316

  • 89-5161-115-01
Κατάσταση διαθεσιμότητας:
Ποσότητα:

Περιγραφή:

Οι ομοαξονικές συνδέσεις LENORF SMA παρέχουν υψηλής ποιότητας και υψηλής απόδοσης. Αυτά τα βιδωτά συνδετήρες ασφάλισης με καθορισμένη μέγιστη ροπή εξασφαλίζουν υψηλή αξιοπιστία, μεγάλη διάρκεια ζωής, υψηλή μηχανική σταθερότητα και εξαιρετικά ηλεκτρικά χαρακτηριστικά. Η σκληρή εξωτερική επαφή επιτρέπει την εξαιρετική συχνότητα κυμαίνεται μέχρι 18 GHz και επιδράσεις απώλειας επιστροφής ≥ 30 dB. Οι υποδοχές SMA μπορούν να εφαρμοστούν σε διάφορες εφαρμογές RF όπως τηλεπικοινωνιακές και κινητές επικοινωνίες, εξοπλισμοί και όργανα μέτρησης και όργανα.


Επιλογή προϊόντος

Συνδέσεις καλωδίων

Συνδέσεις πίνακα

Υποδοχές PCB

Συγκροτήματα καλωδίων

Προσαρμογείς και τερματισμοί

Εξοπλισμός μέτρησης και οδηγούς κύματος

Εργαλεία και αξεσουάρ



Χαρακτηριστικά

Αντίσταση 50 Ω

Διασύνδεση σύμφωνα με το IEC 60169-15, EN 122110, MIL-STD-348A, εικ. 310

Εύρος συχνοτήτων DC έως 18 GHz

Απώλεια επιστροφής (συνδετήρας καλωδίου ευθεία) ≥ 30 dB (TYP.)

Κύκλιο ζευγαρώματος κύκλου / ανοξείδωτου χάλυβα ≥ 500; Cuzn ≥ 100

Ροπή δοκιμής σύζευξης: Κύβος / ανοξείδωτος χάλυβας ≥ 1,7 nm; Cuzn ≥ 0,6 nm

Ροπή ζεύξης Συνιστάται: κύβος / ανοξείδωτος χάλυβας 0,8 nm έως 1,1 nm. Cuzn ≥ 0,5 nm

Μηχανισμός ασφάλισης

Εξωτερική επαφή

Οφέλη

Υψηλής ποιότητας και υψηλής απόδοσης

Καθορισμένη μέγιστη ροπή

Υψηλή αξιοπιστία

Μεγάλη διάρκεια ζωής και υψηλή μηχανική σταθερότητα

Εξαιρετικά ηλεκτρικά χαρακτηριστικά έως 18 GHz

Εξαιρετικές επιδόσεις απώλειας επιστροφής ≥ 30 dB



Υλικά και ηλεκτρολυτικά

Συμπεριφορά

Ορείχαλκο / επιχρυσωμένο

Απομονωτήρας

Ptfe

Σώμα

Ορείχαλκος / χρυσός

Αλλα μέρη

Ορείχαλκο / επιμετάλλωση νικελίου

Ηλεκτρική απόδοση

Αντίσταση

50 ohms

Εύρος συχνοτήτων

0-18GHz

Vws

≤1.05

Τάση αξιολόγησης

500V

Περιβαλλοντικός


Βαθμολογία θερμοκρασίας

-65 ° C έως + 165 ° C

Διάβρωση (σπρέι αλατιού)

MIL-STD-202, Μέθοδος 101, Κατάσταση Β

Δόνηση

MIL-STD-202, Μέθοδος 204, Κατάσταση D, 20 GS

Αποπληξία

Mil-std-202, μέθοδος 213, κατάσταση i, 100 gs

Θερμικό σοκ

MIL-STD-202, Μέθοδος 107. Cond. Β, -65 ° C έως + 125 ° C

Αντοχή στην υγρασία

MIL-STD-202, Μέθοδος 106, Λιγότερο βήμα 7Β
