Καλώδιο δοκιμής ακριβείας T50

Ποσότητα:

Μέρος αριθ Zt50

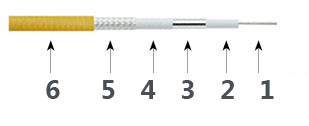

Δομή καλωδίων
Οχι Υλικό & επιφάνεια φινίρισμα
1 Συμπεριφορά:
Ασημένιο καλώδιο Cooper
2 Απομονωτήρας: Ld-ptfe
3 Εσωτερική πλέξιμο:
Ασημένια κορδέλα Cooper
4 Ενδιάμεσα Ld-ptfe
5 Εξωτερική πλέξη: Ασημένια πλεξούδα cooper
6 Jacket Jacket: Φλυαρία

Χαρακτηριστικό μηχανισμού
Διάσταση mm Ιντσα
Συμπεριφορά 0.72 0.028
Απομονωτήρας 2.21 0.087
Εσωτερική πλέξη 2.38 0.094
Ενδιάμεσα 2.68 0.106
Εξωτερική πλέξη 3.14 0.124
Σακάκι 3.6 0.142
Βάρος 0,034kg / m
Min.bending ακτίνα (Δυναμική 36,0mm), (στατική 14,4mm)
Κύκλος > 5000
Εύρος θερμοκρασίας -55 ℃ - + 125 ℃
Ηλεκτρική απόδοση
Υποδοχή 18Γ 26.5GHz 40GHz 50Γ
Vswr max 2.92mm 1.25: 1 1.30: 1 1.30: 1 -
2.4mm 1.25: 1 1.30: 1 1.30: 1 1.35: 1
Εμπαρτισμός 50 ω
Πολλαπλασιασμός ταχύτητας 76%
Αποδοτικότητα θωράκισης > 90 dB
Σταθερότητα εύρους <±0.05db@50ghz
Σταθερότητα φάσης κάμψης <± 5 ° @ 50GHz
Προστασία (25 ℃)
Συχνότητα (MHz) db / 100ft db / 100m
1000 13.4 43.8
3000 23.3 76.4
6000 33.2 108.8
12000 48.2 158.1
18000 58.5 191.8
26500 71.6 234.8
40000 88.9 291.7
50000 100.2 328.5
Μέση ισχύς (25 ℃, επίπεδο θάλασσας, μόνο καλώδιο)
Συχνότητα (GHz) Watts
1000 250
3000 140
6000 130
12000 80
18000 72
26500 66
40000 60
50000 56
