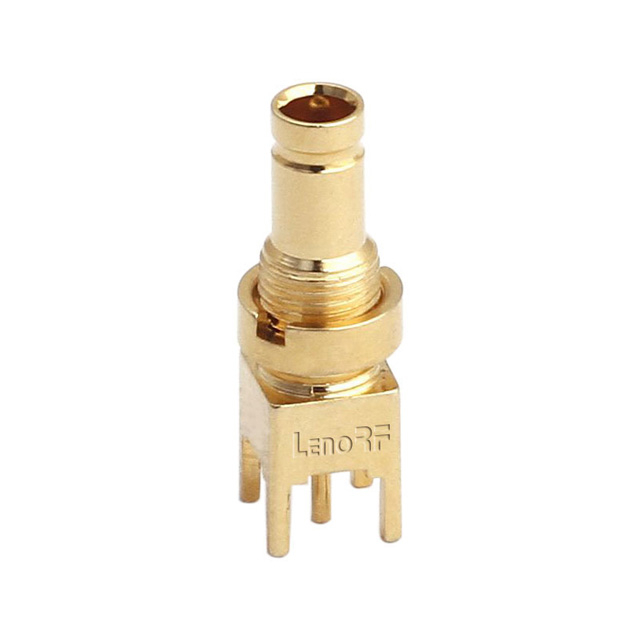

1.0_2.3_female_straight_pcb_rf_connects

  • 80-7061-011-01
Κατάσταση διαθεσιμότητας:
Ποσότητα:

Περιγραφή:

1.0-2.3 (DIN 47297) Οι υποδοχές εκτελούνται σε 50 ohm έως 10 GHz και χαρακτηρίζονται από υψηλή μηχανική και ηλεκτρική σταθερότητα. Είναι 40% μικρότερες από τις Σειρές 1.6-5.6.

Οι υποδοχές προσφέρουν διάφορους μηχανισμούς σύζευξης όπου οι άνδρες τύποι μπορούν να συνδεθούν με οποιοδήποτε θηλυκό τύπο. Η έκδοση κλειδώματος Quick-Lock / Push-Pull-Pull / Σύζευξη επιτρέπει γρήγορη εγκατάσταση. Αυτή η σειρά συμμορφώνεται με το CECC 22230 και το DIN 47297.


Χαρακτηριστικά

Αντίσταση 50 Ω

Διασύνδεση σύμφωνα με το CECC 22230, DIN 47297

Εύρος συχνοτήτων DC έως 10 GHz

Απώλεια επιστροφής (υποδοχή καλωδίου ευθεία)

≥ 32 dB @ dc έως 1 ghz

≥ 23 dB @ 1 ghz έως 4 ghz

≥ 16 dB @ 4 ghz έως 10 ghz

Κύκλους ζευγαρώματος ≥ 500


Υλικά και ηλεκτρολυτικά

Συμπεριφορά

Ορείχαλκο / ασημένιο επιμετάλλωση

Απομονωτήρας

Ptfe

Σώμα

Ορείχαλκος / τριαντάφυλλο

Αλλα μέρη

Ορείχαλκο / επιμετάλλωση νικελίου

Ηλεκτρική απόδοση

Αντίσταση

50 ohms

Εύρος συχνοτήτων

0-3GHz

Vws

≤1,30

Τάση αξιολόγησης

500V

Περιβαλλοντικός


Βαθμολογία θερμοκρασίας

-65 ° C έως + 165 ° C

Διάβρωση (σπρέι αλατιού)

MIL-STD-202, Μέθοδος 101, Κατάσταση Β

Δόνηση

MIL-STD-202, Μέθοδος 204, Κατάσταση D, 20 GS

Αποπληξία

Mil-std-202, μέθοδος 213, κατάσταση i, 100 gs

Θερμικό σοκ

MIL-STD-202, Μέθοδος 107. Cond. Β, -65 ° C έως + 125 ° C

Αντοχή στην υγρασία

MIL-STD-202, Μέθοδος 106, Λιγότερο βήμα 7Β

Βαρομετρική πίεση (υψόμετρο)

MIL-STD-202, Μέθοδος 105, Κατάσταση C, 70k Ft.
