2.92 Male_straight RG405 RF Connectors
Είστε εδώ: Σπίτι » Προϊόντα » Υποδοχή RF » 2,92mm RF Connector » 2.92 Male_straight RG405 RF Connectors
Μοιραστείτε το στο:

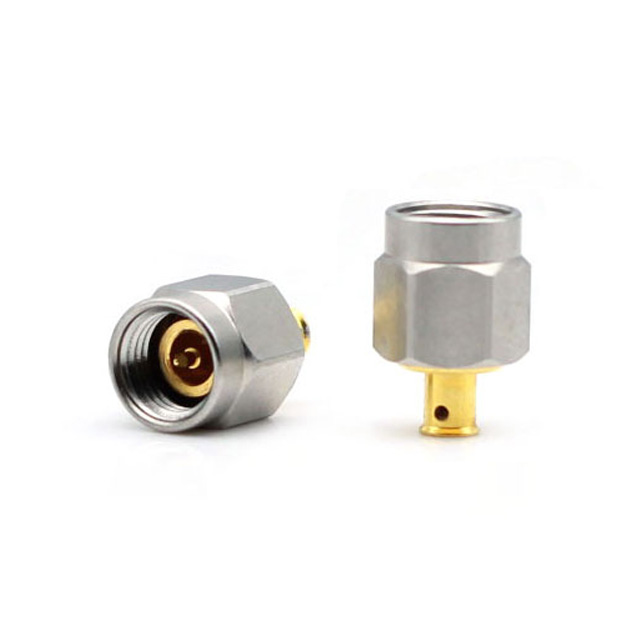

2.92 Male_straight RG405 RF Connectors

  • 801-7061-011-01
Ποσότητα:

Περιγραφή:

Ο σύνδεσμος 2,92mm αναπτύχθηκε για χρήση σε 40 GHz. Διασύνδεση σύμφωνα με το IEC 60169-35 Ο αρσενικός πείρος είναι μικρότερος από αυτόν ενός SMA ή 3,5 mm για να διασφαλιστεί ότι οι εξωτερικές επαφές των αρσενικών και θηλυκών υποδοχών εμπλέκονται πριν από το PIN και το θηλυκό δοχείο. Αυτό εξασφαλίζει ότι η ακίδα και η υποδοχή δεν θα δουν υπερβολική φθορά και το στρες που παρατηρείται με κακή ευθυγράμμιση σε μια υποδοχή SMA ή 3,5mm. Ο σύνδεσμος 2,92mm έχει επίσης ένα παχύτερο τοίχωμα από ένα πρότυπο SMA. Οι συνδυαστές σειράς 2,92mm με συνδέσμους SMA και 3,5 mm.

Φύλλο δεδομένων;


Εφαρμογές:

Ψηφιακή ψηφιακή ταχύτητα

Ενοργάνιση

Στρατός

Αεροδιαστημική

Εξοπλισμός δορυφορικής επικοινωνίας (SATCOM)

Συγκροτήματα καλωδίων

Δοκιμή και μέτρηση


Χαρακτηριστικά και οφέλη

Εύρος συχνοτήτων DC έως 40 GHz (χρησιμοποιήσιμη έως 46 GHz)

Χαμηλή VSWR

Χαμηλή διαρροή RF

Ανώτερη αξιοπιστία

Συμβατό με τη σειρά SMA, 3,5mm και K Connector


Υλικά και ηλεκτρολυτικά

Συμπεριφορά

Ορείχαλκο / επιχρυσωμένο

Απομονωτήρας

Ptfe

Σώμα

Ανοξείδωτο ατσάλι

Αλλα μέρη

Ορείχαλκο / επιμετάλλωση νικελίου

Ηλεκτρική απόδοση

Αντίσταση

50 ohms

Εύρος συχνοτήτων

0-40GHz

Vws

≤1.05

Τάση αξιολόγησης

500V

Περιβαλλοντικός


Βαθμολογία θερμοκρασίας

-65 ° C έως + 165 ° C

Διάβρωση (σπρέι αλατιού)

MIL-STD-202, Μέθοδος 101, Κατάσταση Β

Δόνηση

MIL-STD-202, Μέθοδος 204, Κατάσταση D, 20 GS

Αποπληξία

Mil-std-202, μέθοδος 213, κατάσταση i, 100 gs

Θερμικό σοκ

MIL-STD-202, Μέθοδος 107. Cond. Β, -65 ° C έως + 125 ° C

Αντοχή στην υγρασία

MIL-STD-202, Μέθοδος 106, Λιγότερο βήμα 7Β

Βαρομετρική πίεση (υψόμετρο)

MIL-STD-202, Μέθοδος 105, Κατάσταση C, 70k Ft.
