Περιγραφή:

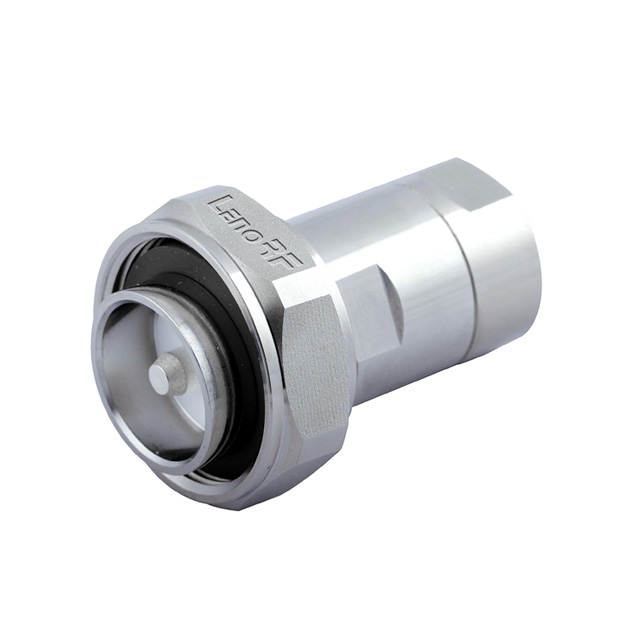

Οι συνδέσεις 7-16 είναι υψηλής ποιότητας ομοαξονικά διαλύματα με χαμηλή εξασθένηση και διατροποποίηση για συχνότητες έως 7,5 GHz. Είναι κατάλληλα για μεσαία έως υψηλή μετάδοση ισχύος σε εξωτερικές εφαρμογές, όπως κινητές επικοινωνίες λόγω της υψηλής μηχανικής σταθερότητας και της άριστης αντίστασης του καιρού.
Επιλογές προϊόντων:
Συνδέσεις καλωδίων (ημι-άκαμπτα, ημι-εύκαμπτα, κυματοειδή καλώδια)
Συνδέσεις πίνακα
Συγκροτήματα καλωδίων
Προσαρμογείς
Κιτ βαθμονόμησης
Εξοπλισμός μέτρησης και αξεσουάρ
Εργαλεία
Χαρακτηριστικά:
Αντίσταση 50 Ω
Διασύνδεση σύμφωνα με το IEC 61169-4, EN 122190, DIN 47223
Εύρος συχνοτήτων DC σε 7,5 GHz
Απώλεια επιστροφής (υποδοχή καλωδίου ευθεία):
≥ 32 dB @ dc έως 0,5 GHz
≥ 21 dB @ 0,5 GHz έως 4 GHz
≥ 17 dB @ 4 ghz έως 7,5 ghz
Κύκλους ζευγαρώματος ≥ 500
Ελάχιστο βήμα ≥ 32 mm
Μηχανισμός ασφάλισης
Οφέλη:
Χαμηλή εξασθένηση
Χαμηλά pim
Μηχανική σταθερότητα
Εξαιρετική αντίσταση στις καιρικές συνθήκες
Εύκολη εγκατάσταση
Φύλλο δεδομένων;
Υλικά και ηλεκτρολυτικά | |
Συμπεριφορά | Ορείχαλκο / ασήμι ή χρυσή επένδυση |
Απομονωτήρας | Ptfe |
Σώμα | Ορειχάλκινα / τριαντάφυλλο ή νικέλιο ή ασήμι |
Αλλα μέρη | Ορείχαλκο / επιμετάλλωση νικελίου |
Ηλεκτρική απόδοση | |
Αντίσταση | 50 ohms |
Εύρος συχνοτήτων | 0-3GHz |
Vws | ≤1,30 |
Τάση αξιολόγησης | 500V |
Περιβαλλοντικός | |
Βαθμολογία θερμοκρασίας | -65 ° C έως + 165 ° C |
Διάβρωση (σπρέι αλατιού) | MIL-STD-202, Μέθοδος 101, Κατάσταση Β |
Δόνηση | MIL-STD-202, Μέθοδος 204, Κατάσταση D, 20 GS |
Αποπληξία | Mil-std-202, μέθοδος 213, κατάσταση i, 100 gs |
Θερμικό σοκ | MIL-STD-202, Μέθοδος 107. Cond. Β, -65 ° C έως + 125 ° C |
Αντοχή στην υγρασία | MIL-STD-202, Μέθοδος 106, Λιγότερο βήμα 7Β |
Βαρομετρική πίεση (υψόμετρο) | MIL-STD-202, Μέθοδος 105, Κατάσταση C, 70k Ft. |
