Περιγραφή:

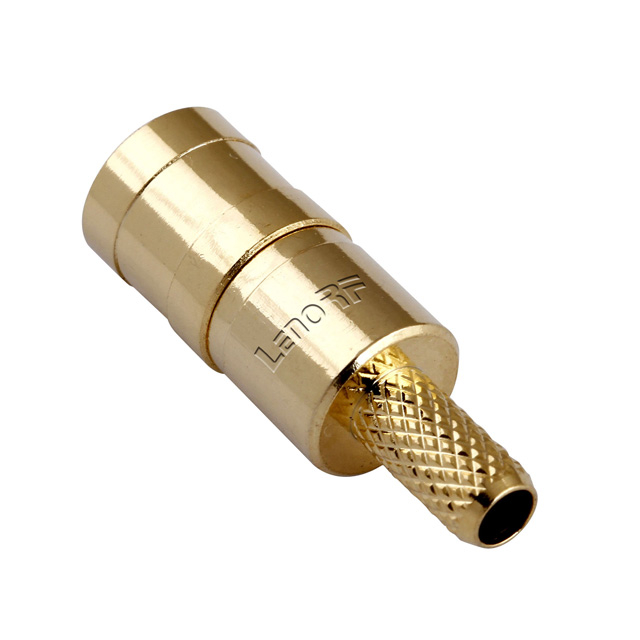

Η διασύνδεση SMB διαθέτει μηχανισμό σύζευξης Snap-On και διατίθεται σε διαμορφώσεις 50 και 75 Ohm. Οι υποδοχές SMB συμμορφώνονται με τις απαιτήσεις του MIL-C-39012 και η διεπαφή είναι σύμφωνη με το MIL-STD-348. Οι υποδοχές SMB προσφέρουν ευρυζωνική απόδοση με χαμηλή αντανάκλαση DC έως 4 GHz και εκτεταμένη απόδοση έως 10 GHz.
Οι υποδοχές SMB διατίθενται σε διάφορα υλικά, συμπεριλαμβανομένης μιας επιλογής για συστατικά της πεθαίνουν από μη κρίσιμες περιοχές για την παροχή λύσης χαμηλού κόστους.
Χαρακτηριστικά και οφέλη
Διάφορες επιλογές επίστρωσης στο νικέλιο, το χρυσό και το μόλυβδο κασσίτερου
Γρήγορη σύνδεση / αποσυνδέστε το Snap On Mating μειώνει το χρόνο εγκατάστασης
Το βύσμα SMB PCB Slide-on Plug και η υποδοχή επιτρέπει την τοποθέτηση του σκάφους με χαμηλή δύναμη εισαγωγής
Αιτήσεις
Σταθμοί βάσης
Κεραίες
Ραδιοφωνικές πινακίδες
PC / LAN
Παγκόσμιο σύστημα τοποθέτησης (GPS)
Ενοργάνιση
Τηλεπικοινωνίες
Υλικά και ηλεκτρολυτικά | |
Συμπεριφορά | Ορείχαλκο / ασημένιο επιμετάλλωση |
Απομονωτήρας | Ptfe |
Σώμα | Ορείχαλκος / τριαντάφυλλο |
Αλλα μέρη | Ορείχαλκο / επιμετάλλωση νικελίου |
Ηλεκτρική απόδοση | |
Αντίσταση | 50 ohms |
Εύρος συχνοτήτων | 0-3GHz |
Vws | ≤1,35 |
Τάση αξιολόγησης | 500V |
Περιβαλλοντικός | |
Βαθμολογία θερμοκρασίας | -65 ° C έως + 165 ° C |
Διάβρωση (σπρέι αλατιού) | MIL-STD-202, Μέθοδος 101, Κατάσταση Β |
Δόνηση | MIL-STD-202, Μέθοδος 204, Κατάσταση D, 20 GS |
Αποπληξία | Mil-std-202, μέθοδος 213, κατάσταση i, 100 gs |
Θερμικό σοκ | MIL-STD-202, Μέθοδος 107. Cond. Β, -65 ° C έως + 125 ° C |
Αντοχή στην υγρασία | MIL-STD-202, Μέθοδος 106, Λιγότερο βήμα 7Β |
Βαρομετρική πίεση (υψόμετρο) | MIL-STD-202, Μέθοδος 105, Κατάσταση C, 70k Ft. |
